ภาพรวมผลิตภัณฑ์
แผ่นเหล็ก ASTM A515 เกรด 60, เกรด 65 และเกรด 70 เป็นแผ่นภาชนะรับความดันเหล็กกล้าคาร์บอนที่ผลิตตามมาตรฐาน ASTM A515 / ASME SA515 สำหรับบริการที่อุณหภูมิปานกลางและสูง ให้ความแข็งแรง ความสามารถในการเชื่อม และความเสถียรของมิติที่เชื่อถือได้สำหรับหม้อไอน้ำ ภาชนะรับแรงดัน เครื่องแลกเปลี่ยนความร้อน และอุปกรณ์กระบวนการทางอุตสาหกรรม
ข้อมูลจำเพาะทางเทคนิค
|
รายการ |
ข้อมูลจำเพาะ |
|
สินค้าเกรด |
ASTM A515 เกรด 60 / เกรด 65 / เกรด 70 |
|
มาตรฐาน |
มาตรฐาน ASTM A515 / ASME SA515 |
|
ความหนา |
6–300 มม |
|
ความกว้าง |
1,000–4,000 มม |
|
ความยาว |
3,000–18,000 มม |
|
เงื่อนไขการจัดส่ง |
ตามที่รีด (AR), Normalized (N), Normalized Rolled (NR) ตามคำขอ |
|
ประเภทขอบ |
คมตัด (ME), คมตัด (TE) |
|
สภาพพื้นผิว |
รีดร้อน ยิงระเบิด และทาสีตามคำขอ |
องค์ประกอบทางเคมี
|
แผ่นภาชนะรับความดัน ASTM A515 |
||||
|
องค์ประกอบ |
กลุ่ม. 60 |
กลุ่ม. 65 |
กลุ่ม. 70 |
|
|
C |
น้อยกว่าหรือเท่ากับ 1" |
0.24 |
0.28 |
0.31 |
|
1"< t ≤2" |
0.27 |
0.31 |
0.33 |
|
|
2"< t ≤4" |
0.29 |
0.33 |
0.35 |
|
|
4"< t ≤8" |
0.31 |
0.33 |
0.35 |
|
|
t>8" |
0.31 |
0.33 |
0.35 |
|
|
มน |
*H.A. |
0.90 |
0.90 |
1.20 |
|
*P.A. |
0.98 |
0.98 |
1.30 |
|
|
P |
สูงสุด |
0.025 |
0.025 |
0.025 |
|
S |
สูงสุด |
0.025 |
0.025 |
0.025 |
|
ศรี |
*H.A. |
0.15–0.40 |
0.15–0.40 |
0.15–0.40 |
|
*P.A. |
0.13–0.45 |
0.13–0.45 |
0.13–0.45 |
|
คุณสมบัติทางกล
|
มาตรฐาน ASTM A515 |
*T.S. |
*Y.S. |
*เอล. 8" |
*เอล. 2" |
|
ชั้นประถมศึกษาปีที่ 60 |
415–550 |
มากกว่าหรือเท่ากับ 220 |
21 |
25 |
|
ชั้นประถมศึกษาปีที่ 65 |
450–585 |
มากกว่าหรือเท่ากับ 240 |
19 |
23 |
|
เกรด 70 |
485–620 |
มากกว่าหรือเท่ากับ 260 |
17 |
21 |
การใช้งานทั่วไป
- หม้อไอน้ำ
- ภาชนะรับความดัน
- เครื่องแลกเปลี่ยนความร้อน
- ถังเก็บแรงดัน
- เครื่องปฏิกรณ์ปิโตรเคมี
- อุปกรณ์กระบวนการทางอุตสาหกรรม
บริการการประมวลผล
การตัดเปลวไฟ CNC- การตัดที่แม่นยำสำหรับส่วนประกอบภาชนะรับความดันขนาดใหญ่
การตัดพลาสม่า- เหมาะสำหรับแผ่นที่มีความหนาปานกลาง-และมีขอบที่สะอาด
การตัดด้วยเลเซอร์- สูง-การประมวลผลที่มีความแม่นยำสูงสำหรับส่วนเพลทที่บางกว่า
บาก- การเตรียมขอบการเชื่อมตามแบบการผลิต
การเจาะ- การเจาะรูสำหรับการเชื่อมต่อหน้าแปลนและโครงสร้าง
การกัดและการตัดเฉือน- การตัดเฉือนที่มีความแม่นยำในมิติที่สำคัญ
การปรับระดับจาน- ปรับปรุงความเรียบก่อนการแปรรูป
ยิงระเบิดและพ่นสีรองพื้น- การเตรียมพื้นผิวเพื่อป้องกันการกัดกร่อนระหว่างการขนส่ง
การประกันคุณภาพ
กระบวนการตรวจสอบ
- การตรวจสอบองค์ประกอบทางเคมีของวัตถุดิบ
- การตรวจสอบย้อนกลับกระบวนการผลิตเหล็ก
- การตรวจสอบขนาดแผ่น
- การวัดความทนทานต่อความหนา
- การตรวจสอบข้อบกพร่องของพื้นผิว
- การทดสอบความต้านทานแรงดึง
- การทดสอบความแข็งแรงของผลผลิต
- การทดสอบการยืดตัว
- การทดสอบแรงกระแทก (เมื่อระบุ)
- การทดสอบอัลตราโซนิก (UT)
- การทดสอบความแข็ง (ตามคำขอ)
- การตรวจสอบใบรับรองการทดสอบโรงงาน (MTC) ก่อนจัดส่ง

การรับรอง
|
การรับรอง |
ความหมาย |
|
ISO 9001:2000 |
ระบบการจัดการคุณภาพ |
|
ISO 14001:2004 |
ระบบการจัดการสิ่งแวดล้อม |
|
TH 10204 3.1 |
ใบรับรองการตรวจสอบวัสดุที่ออกโดยผู้ผลิต |
|
TH 10204 3.2 |
ใบรับรองการตรวจสอบพยานบุคคลที่สาม- |
|
PED 2014/68/สหภาพยุโรป |
การปฏิบัติตามคำสั่งอุปกรณ์แรงดันสำหรับตลาดยุโรป |
|
มาตรฐาน ASTM A515 / ASME SA515 |
มาตรฐานการผลิตแผ่นภาชนะรับความดัน |













บรรจุภัณฑ์และการจัดส่ง
บรรจุส่งออก– แผ่นเหล็กที่มาพร้อมสายรัดเหล็กและมีเครื่องหมายหมายเลขความร้อนและป้ายข้อมูลจำเพาะ
ป้องกันสนิม– มีพื้นผิวเปลือย น้ำมันป้องกันสนิม- หรือน้ำยาเคลือบรองพื้นตามคำขอ

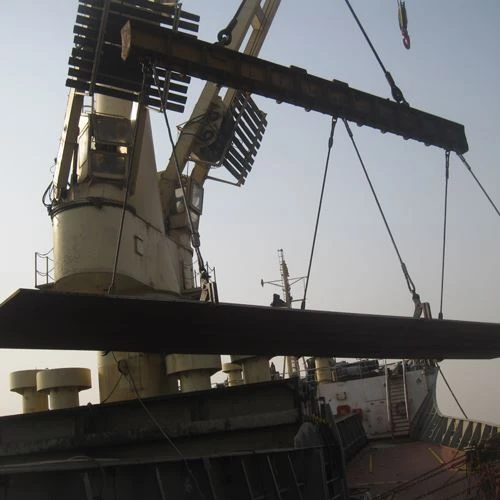

วิธีการโหลด– โหลดด้วยเครนด้วยสลิงไนลอนเพื่อป้องกันความเสียหายที่ขอบ
วิธีจัดส่ง– ตู้คอนเทนเนอร์ เรือเทกอง เรือเทกองแตก หรือแร็คแบนตามขนาดแผ่น
